適合烘干物料
黃沙、河沙、粉煤灰、礦渣、粘土、木屑等所有顆粒狀、流動性好、非粘性物料。

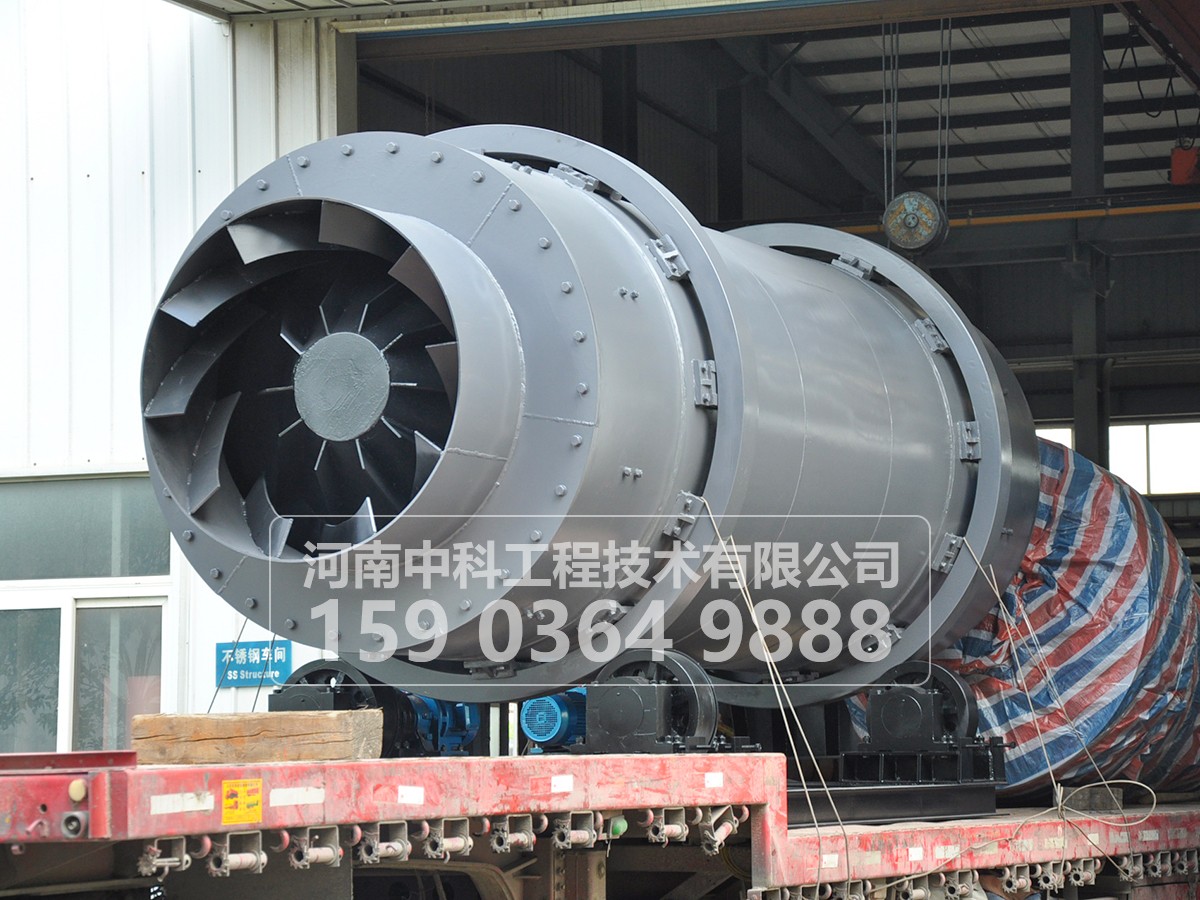

三回程烘干機工作原理
三回程烘干機的運動過程是這樣實現的:被烘干的物料由入料端喂入烘干機內筒,內筒內部設有許多螺旋狀揚料板。通過筒體的回轉,物料被揚料板不斷的揚起并作縱向運動。物料到達內筒的尾端因自重的作用落入中筒,通過中筒內的反向螺施揚料板的作用,物料進一步被烘干并向進料端運動,直到中筒前端。并在重力作用下落入外筒。通過外筒導向板、揚料板,在筒體回轉作用下物料繼續烘干并向前運動,直到外筒底端卸出。
三回程烘干機主體的三個同心圓筒內,設有不同數量、不同角度的曲面螺旋狀揚料板,每個筒體的端部設有導向板。烘干機的主體通過一個減速電機帶運小齒輪驅動銷輪,使烘干機繞中心轉動。待烘干機的濕物料經喂料設備,入料管喂入內筒的入料端,濕物料通過螺旋導向板迅速推向螺旋揚料板,隨著筒體的旋轉,設在三個筒內的螺旋式揚料板使物料被舉升的同時,不斷的翻滾、拋散并作縱向運動。與此同時從熱源來的熱氣流,先后進入內筒、中筒、外筒與物料進行強烈的熱交換。由于金屬鋼板比被烘干的物料導熱快,筒體的鋼板、揚料板首先受熱,然后又把熱量以傳導和輻射的方式傳給物料,物料受熱后溫度升高,當溫度升高到水分蒸發的溫度時,水蒸汽從物料中分離出來,隨煙塵經除塵器后排入大氣中,從而達到物料烘干的目的。
三回程烘干機特點
1、 三回程滾筒烘干設備投資是國外進口產品的1/6,材質可以采用高錳鋼、合金鋼等,比普通鋼板耐磨3-4倍。
2、 物料初水分15%,終水分確保0.5-1%以下,是水泥廠、礦渣微粉和干混砂漿生產線主選產品。
3、 三回程滾筒烘干機熱效率高達80~90%(傳統單筒熱效率僅為35-60%),大大提高熱效率4;同時總功率降低,省電40%;大中型沙子烘干機,總的煤電消耗量,一年節省在百萬元左右。
4、 燃料可適應白煤、煙煤、煤矸石、油、汽,能烘干20-40mm以下的塊料、粒料、粉狀物料;
5、 三回程滾筒烘干機比單筒烘干機減少占地面積40%左右,土建投資降低50%左右。
6、 大幅降低漏風現象,解決了密封難點,幾小時內就可安裝完畢。
7、 出料溫度<50度,可直接進料庫,無需進冷卻棚冷卻。
規格 | 直徑 | 有效長度 | 處理能力(t/h) | 轉速r/min | 功率 kw | ||
河沙 | 粉煤灰 | 礦渣 | |||||
S6203 | 1.6 | 1.8 | 2-3 | 1-2 | 2-3 | 3-10 | 3 |
S6205 | 2 | 2 | 4-5 | 2-3 | 4-5 | 3-10 | 4 |
S6210 | 2.2 | 2.5 | 8-10 | 4-5 | 8-10 | 3-10 | 5.5 |
S6215 | 2.5 | 2.8 | 12-15 | 6-8 | 12-15 | 3-10 | 11 |
Ф2×3 | 2 | 3 | 8-12 | 4-6 | 8-12 | 3-10 | 3×2 |
Ф2×5 | 2 | 5 | 12-15 | 6-8 | 12-15 | 3-10 | 5.5×2 |
Ф2.2×4.5 | 2.2 | 4.5 | 15-18 | 8-10 | 15-18 | 3-10 | 5.5×2 |
Ф2.5×5 | 2.5 | 5 | 20-25 | 10-13 | 20-25 | 3-10 | 4×4 |
Ф2.5×6 | 2.5 | 6 | 25-30 | 13-15 | 25-30 | 3-10 | 5.5×4 |
Ф2.8×6 | 2.8 | 6 | 30-35 | 15-18 | 30-35 | 3-10 | 7.5×4 |
Ф3×6 | 3 | 6 | 35-40 | 18-20 | 35-40 | 3-10 | 7.5×4 |
Ф3×7 | 3 | 7 | 40-45 | 20-23 | 40-45 | 3-10 | 11×4 |
Ф3.2×7 | 3.2 | 7 | 45-50 | 23-25 | 45-50 | 3-10 | 11×4 |
Ф3.2×8 | 3.2 | 8 | 50-55 | 25-28 | 50-55 | 3-10 | 11×4 |
Ф3.6×8 | 3.6 | 8 | 55-60 | 28-30 | 55-60 | 3-10 | 15×4 |
Ф3.8×9 | 3.8 | 9 | 60-70 | 30-35 | 60-70 | 3-10 | 15×4 |
Ф4.0×10 | 4 | 10 | 70-100 | 35-50 | 70-100 | 3-10 | 18.5×4 |
Ф4.2×8.5 | 4.2 | 8.5 | 80-100 | 40-50 | 80-100 | 3-10 | 18.5×4 |
