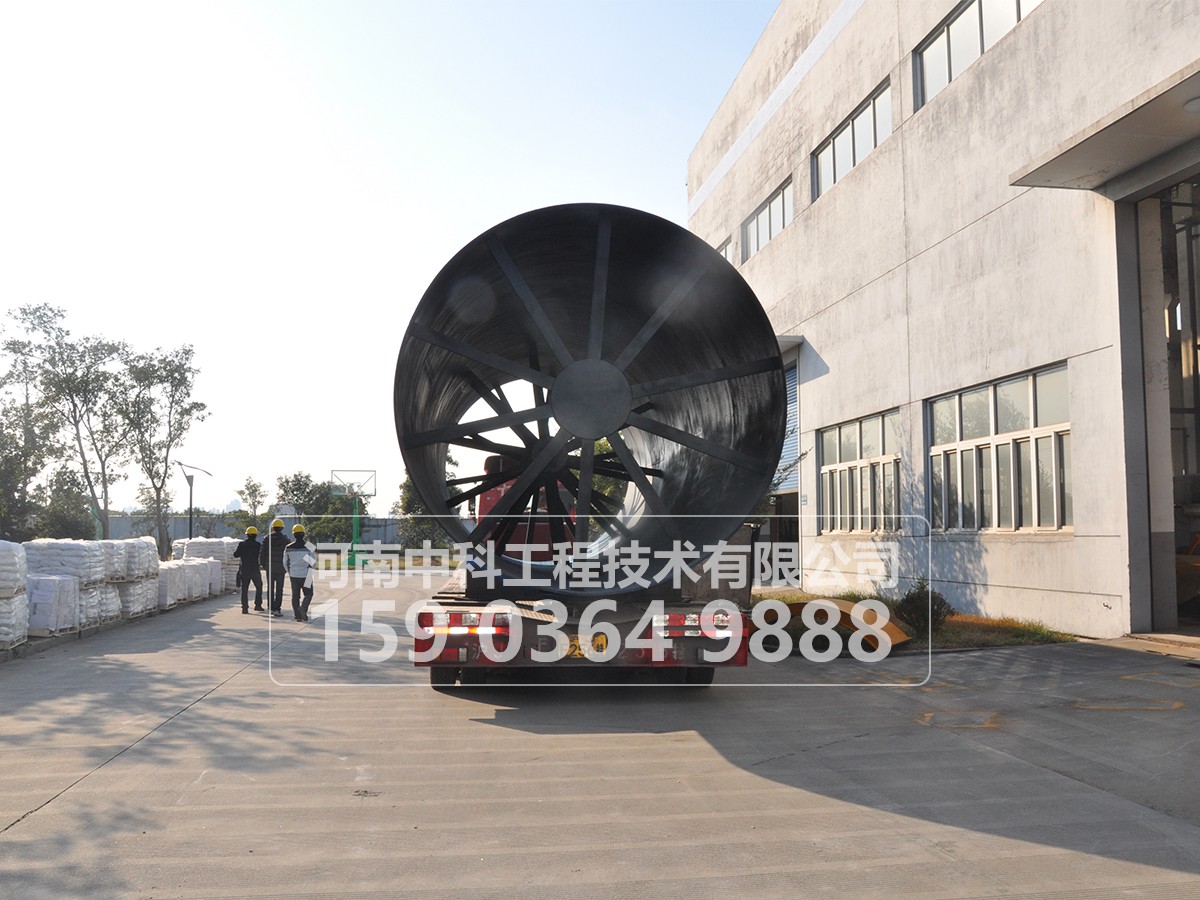

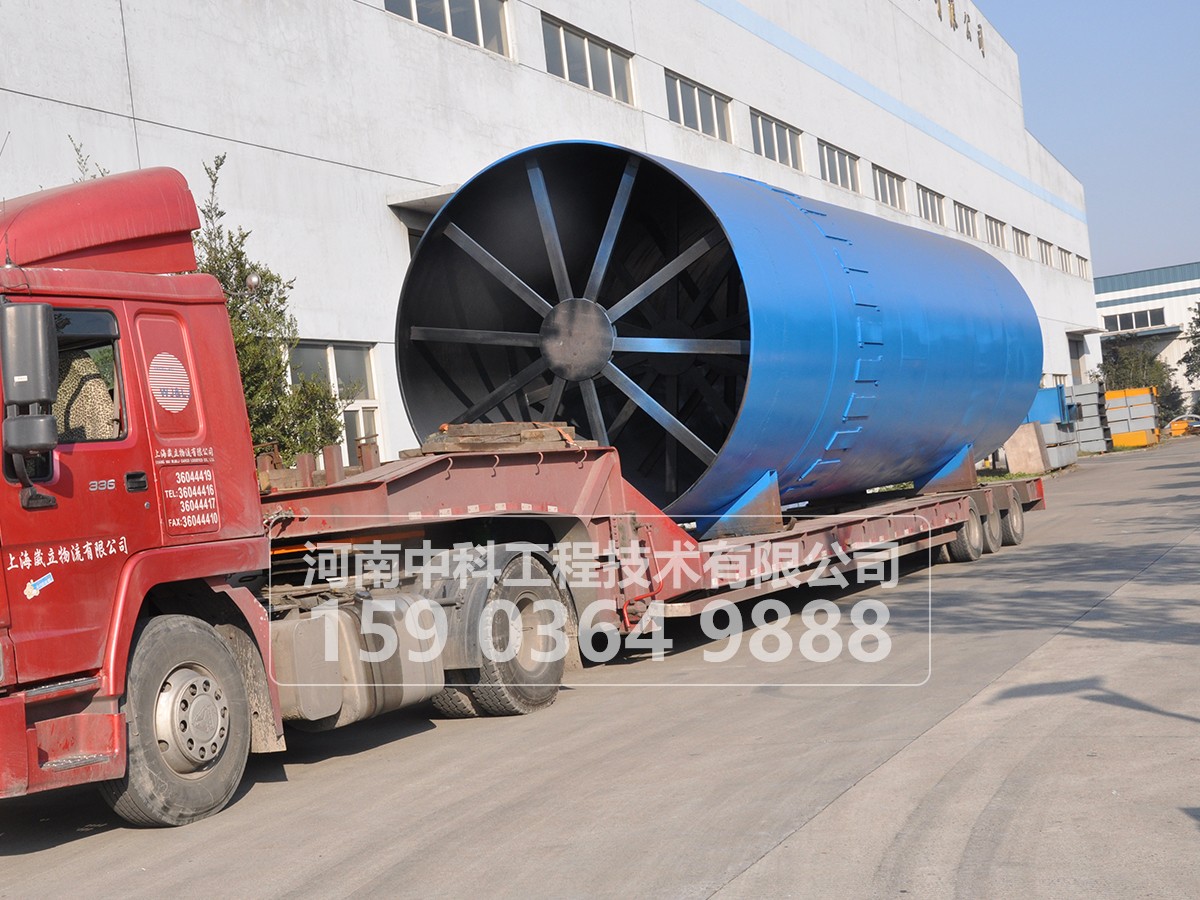

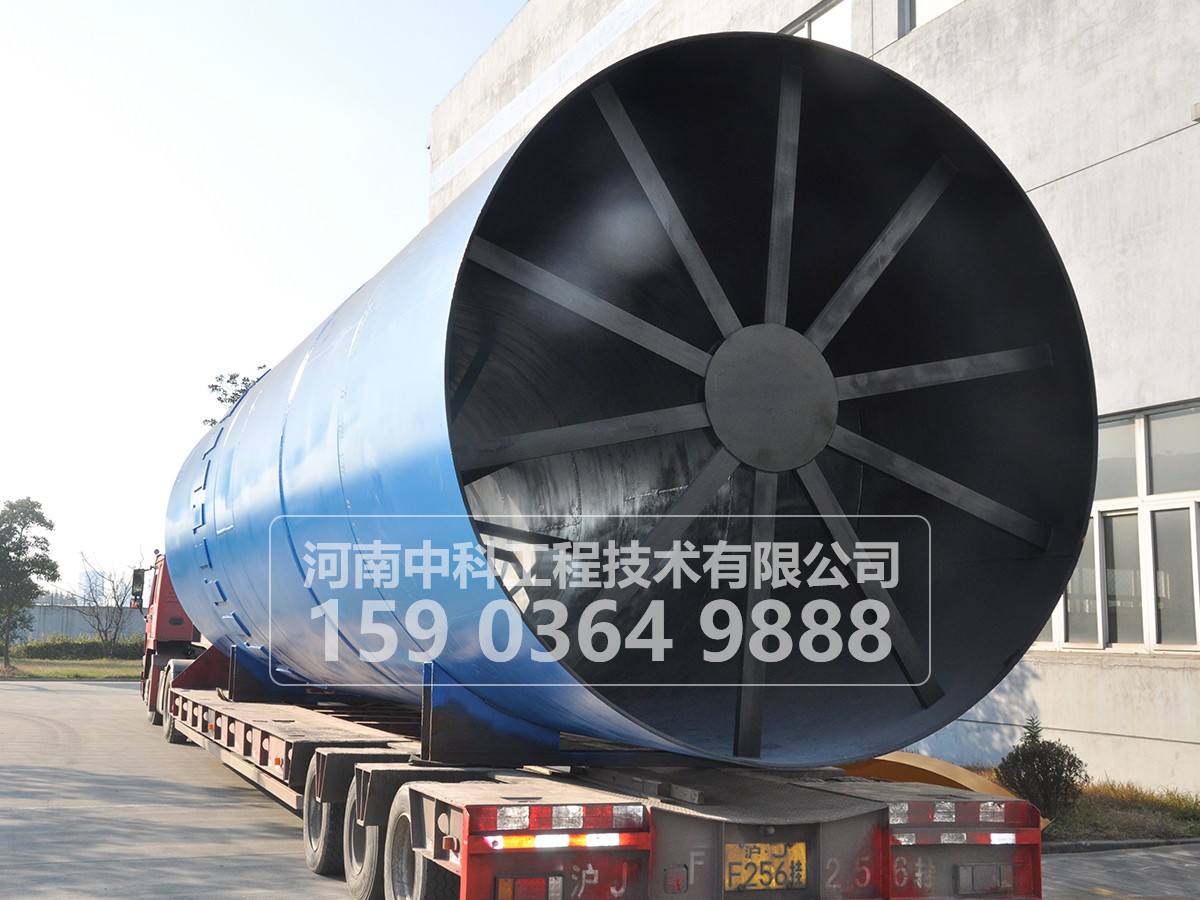

水泥回轉窯是水泥熟料干法和濕法生產線的主要設備。回轉窯廣泛用于冶金、化工、建筑耐火材料、環保等工業。該回轉窯由筒體,支承裝置,帶擋輪支承裝置,傳動裝置,活動窯頭,窯尾密封裝置,噴煤管裝置等部件組成。回轉窯的窯體與水平呈一定的傾斜,整個窯體由托輪裝置支承,并有控制窯體上下竄動的擋輪裝置,傳動系統除設置主傳動外,還設置了在主電源中源斷時仍能使窯體轉動,防止窯體彎曲變形的輔助傳動裝置,窯頭、窯尾密封裝置采用了先進的技術,保證了密封的可靠性。
我廠生產的回轉窯結構堅固、運轉平穩、出窯產品質量高,并可為用戶提供先進的 立筒預熱器、五級旋風預熱器。
水泥回轉窯技術參數:
規格型號 | 技術參數 | 主減速機 | 主電動機 | 擋輪形式 | 支撐數量 | 重量t | |||||
轉速 r/min | 斜度% | 產量t/h | 型號 | 速比 | 型號 | 功率kw | 轉速r/min | ||||
Φ1.9/1.6x36 | 0.53-1.59 | 4 | 2.5-3 | JZQ750-1 | 48.58 | JZT-72-4 | 30 | 1200/400 | 機械 | 3 | 53 |
Φ2.1/1.8x36 | 0.5-1.51 | 4 | 4 | UT2-110 | 163.36 | JZS-81 | 30/10 | 1410/470 | .. | 3 | 75 |
Φ1.2x25 | 0.5-1.6 | 3 | PM650 | 40.17 | JZTY71-4 | 22 | 1200/120 | .. | 3 | 34 | |
Φ1.6x32 | 0.158-0.258 | 3 | PM750 | 48.57 | JZJY61-4 | 15 | 1200/120 | .. | 3 | 46.82 | |
Φ1.8x45 | 0.66-1.98 | 4 | 3.5 | UT2-110 | 163.36 | JZS-81 | 30/10 | 1410/470 | .. | 3 | 80 |
Φ2.2x50 | 0.125-1.25 | 3.5 | 4 | ZS145-11 | 157 | YCT280-4A | 30 | 1320/132 | .. | 3 | 130.71 |
Φ2.5x50 | 0.516-1.549 | 3.5 | 5.5 | ZS165-7 | 99.96 | YCT355-4A | 55 | 1320/440 | .. | 3 | 167.5 |
Φ3x48 | 0.3309-3.309 | 3.5 | 35 | ZL130-14 | 32.11 | ZSN4-250-21B | 90 | 1000/100 | .. | 3 | 237 |
Φ3.2x50 | 0.398-3.975 | 3.5 | 50 | ZL130-16 | 40.85 | ZSN4-280-11B | 190 | 1500/150 | .. | 3 | 263 |
Φ3.3x52 | 0.391-3.91 | 3.5 | 50 | ZSY500-28 | 27.707 | ZSN4-315-082 | 190 | 1000/100 | .. | 3 | 280.8 |
Φ4x60 | 0.396-3.96 | 3.5 | 104 | ZSY630-35.5 | 34.601 | ZSN4-355-092 | 315 | 1000/100 | 液壓 | 3 | 487.5 |
Φ4.2x60 | 0.4165-4.165 | 3.5 | 116 | ZSY710-35.5 | 35.526 | ZSN4-355-12 | 420 | 1000/100 | .. | 3 | 576.1 |
Φ4.3x62 | 0.398-3.98 | 3.5 | 125 | ZSY710-35.5 | 35.714 | ZSN4-355-12 | 420 | 1000/100 | .. | 3 | 598.5 |
Φ4.8x74 | 0.35-4 | 4 | 208 | JH710C-SW305-40 | 42.226 | ZSN4-400-092 | 630 | 1500/130 | .. | 3 | 841 |
回轉窯除鍛燒水泥熟料外,還用來鍛燒粘土、石灰石和進行礦渣烘干等;耐火材料生產中,采用回轉窯鍛燒原料,使其尺寸穩定、強度增加,再加工成型。有色和黑色冶金中,鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備,對礦石、精礦、中間物等進行燒結、焙燒。如:鋁生產中用它將氫氧化鋁焙燒成氧化鋁;煉鐵中用它生產供高爐煉鐵的球團礦;國外的“SL/RN法”、“Krupp法”用它對鐵礦石進行直接還原;氯化揮發焙燒法采用它提取錫和鉛等。選礦過程中,用回轉窯對貧鐵礦進行磁化焙燒,使礦石原來的弱磁性改變?yōu)閺?qiáng)磁性,以利于磁選?;瘜W(xué)工業中,用回轉窯生產蘇打,鍛燒磷肥、硫化鋇等。該法具有能耗低、用電少、不用硫酸和可利用中低品位磷礦的優點,很快得到推廣。
此外,在環保方面,利用水泥窯焚燒危險廢物、垃圾,這不僅使廢物減量化、無害化,而且將廢物作為燃料利用,節省煤粉,做到廢物的資源化。
