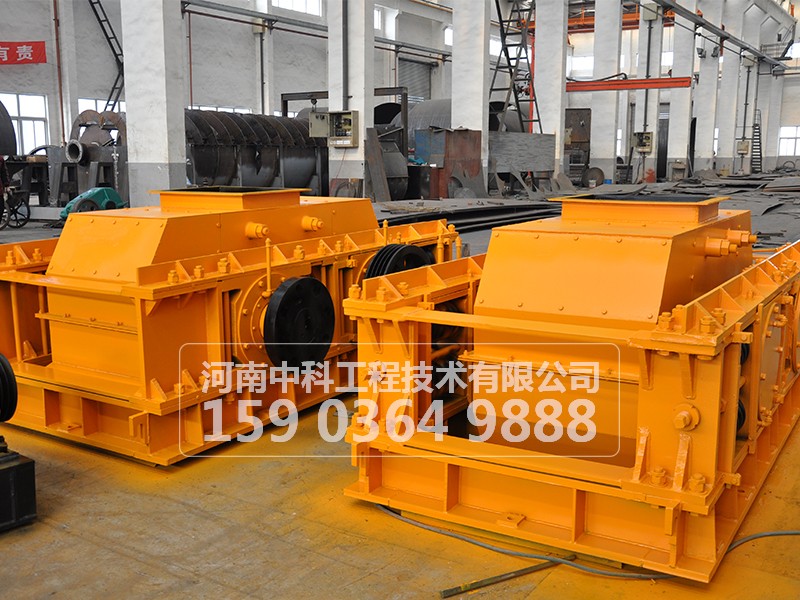

對輥破碎機適用于在水泥,化工,電力,冶金,建材,耐火材料等工業部門破碎中等硬度的物料,如石灰石,爐渣 ,焦碳,煤等物料的中碎,細碎作業。
對輥破碎機的工作原理及結構

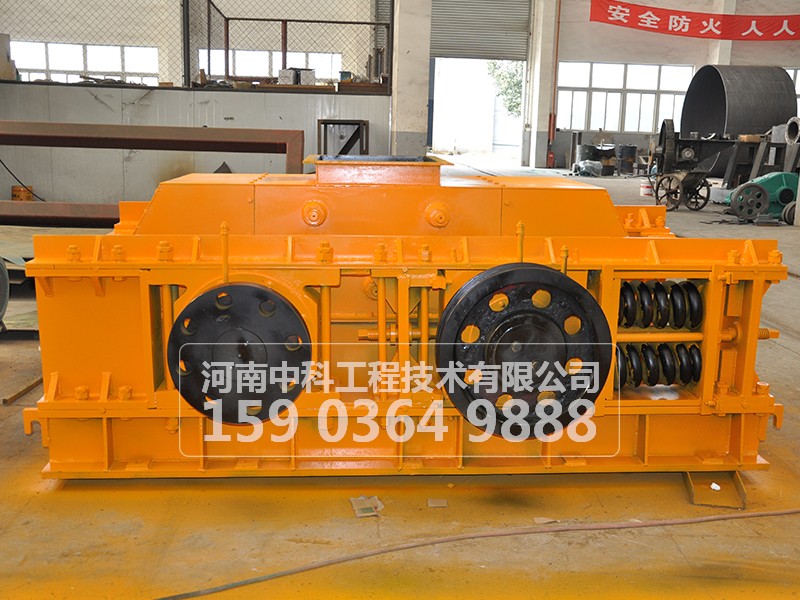

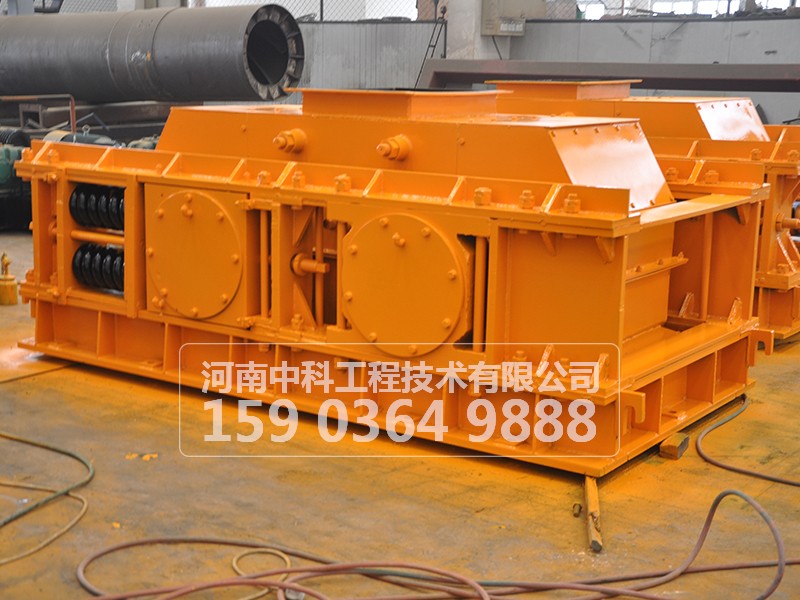

1、該系列對輥破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,即兩輥輪間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。
3、驅動機構是由兩個電動機,通過三角皮帶傳動到槽輪上拖動輥輪,按照相對方向運動旋轉。在破碎物料時,物料從進料口通過輥輪,經碾壓而破碎,破碎后的成品從底架下面排出。
4、為了安全,傳動部分應根據實際情況自行安裝安全罩。
雙輥破碎機可供選礦、化工、水泥、耐火材料、磨料、建筑材料等工業部門中細碎各種高、中等硬度的礦石和巖石之用,尤其在建筑材料工業中生產瓜米石和綠豆沙等產品,有較一般破碎機械更優異的效果。
輥式破碎機工作時要特別注意以下事項:
1)要加強給礦的除鐵工作。非破碎物(釬頭等物)掉入對輥間會損壞破碎機,以致造成停車事故。所以在破碎機前應安裝除鐵裝置。
2)粘性物料容易堵塞破碎空間,在處理堵塞故障應停車處理,不可在運轉中進行捅礦。
3)當處理的物料含大塊較多時,要注意大塊礦石容易從破碎空間擠出來,以防傷人或損壞設備。
4)輥式破碎機運轉較長時間后,由于輥面的磨損較大,會引起產品粒度過細,這時要注意調整排礦口或?qū)υO(shè)備進行檢修。
5)加強對設備的檢查,對設備的潤滑部位要按時加油,保持設備良好的潤滑狀態。
對輥式破碎機主要技術參數:
型號規格 | 給料料度 | 排料粒度 | 生產能力(T/h) | 電機功率 | 外型尺寸(長×寬×高)(mm) | 重量(T) |
2PGΦ200×75 | 10 | 0-4 | 0.86 | 15 | 525×388×330 | 1.1 |
2PGΦ400×250 | ≤25 | 2—8 | 5—10 | 11 | 1430×1481×816 | 1.1 |
2PGΦ610×400 | <36 | 1—20 | 10—25 | 22 | 1785×2365×1415 | 3.8 |
2PGΦ450×500 | ≤100 | 25-100 | 20-55 | 18.5 | 2260×2200×766 | 3.8 |
2PGΦ600×750 | ≤300 | 50-125 | 60-125 | 22 | 2780×3065×1310 | 8.34 |
2PGΦ750×500 | <40 | 2—20 | 15—40 | 37 | 2720×2700×1400 | 12.25 |
2PGΦ900×500 | <40 | 3—40 | 20—50 | 44 | 2750×1790×2065 | 14 |
2PGΦ900×900 |
